Какие бывают материнские платы

11

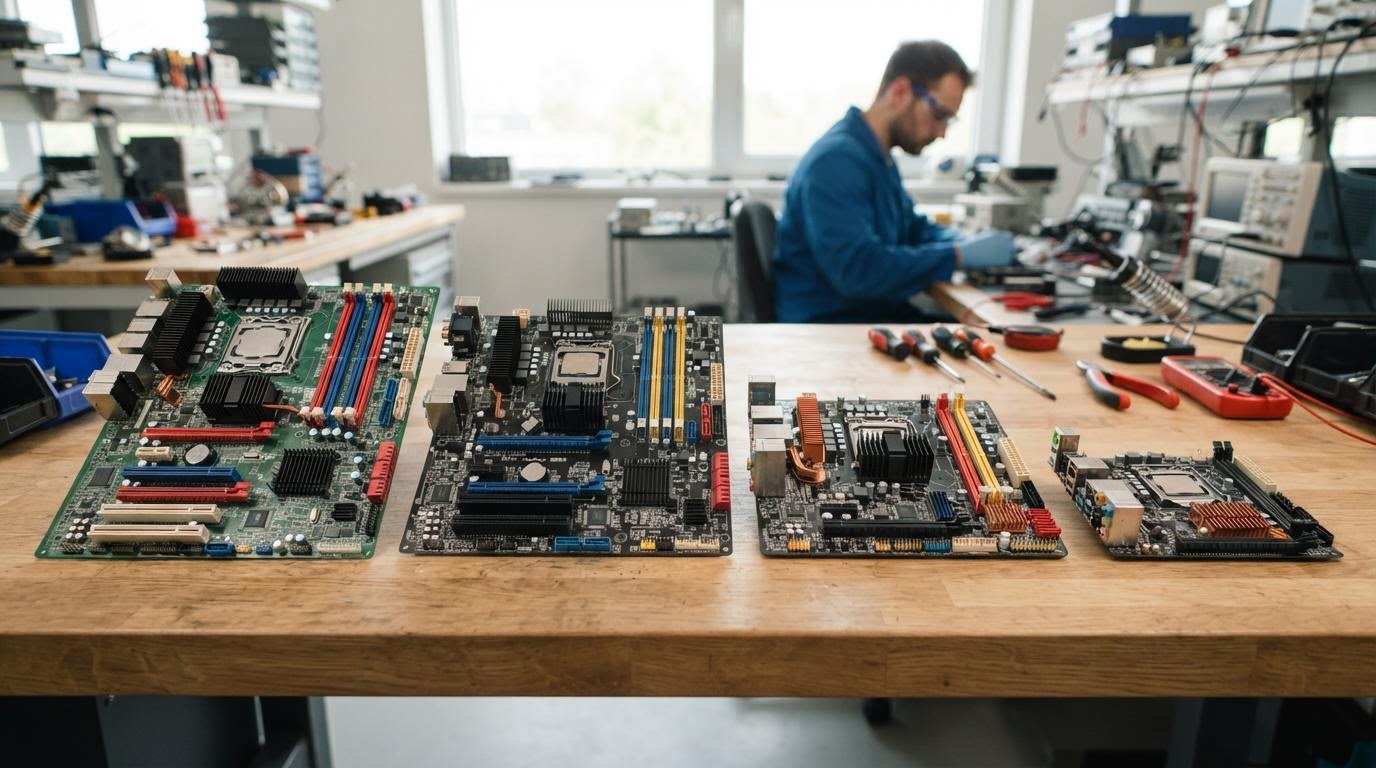

Материнские платы делятся на несколько типов по форм-фактору (размеру и расположению крепёжных отверстий), по сокету — разъёму под процессор, и по чипсету, от которого зависит набор возможностей платы. Эти три параметра и определяют, какую плату вы держите в руках: игровую с запасом на разгон, компактную для мини-корпуса или простую офисную без изысков.

Коротко:

• Форм-фактор — от крупных E-ATX до компактных Mini-ITX, размер влияет на количество слотов и портов
• Сокет должен совпадать с процессором — иначе плата физически не подойдёт
• Чипсет определяет, что можно подключить и разогнать, а что нет
• Порты на задней панели показывают, какие устройства к плате можно подключить напрямую — от USB до видеовыходов

Форм-фактор: от больших плат до компактных

Самый распространённый размер — ATX. Это стандартная плата, на которой хватает места для четырёх слотов памяти, нескольких разъёмов для видеокарт и накопителей, полного набора портов. Такие платы ставят в обычные корпуса среднего размера, и большинство готовых компьютеров собрано именно на ATX.

Есть microATX — плата поменьше, с урезанным числом слотов расширения, но по функциям почти не уступающая полноразмерной ATX. Она удобна, если корпус небольшой, а компромиссы в виде одного-двух слотов памяти вместо четырёх вас не смущают.

По теме: Как прошить BIOS на материнской плате MSI.

Mini-ITX — совсем маленькая плата, обычно один слот для видеокарты и два для памяти. Берут её под компактные сборки, где важен размер корпуса, а не количество разъёмов. Обратная сторона — меньше портов и часто выше цена за тот же чипсет по сравнению с ATX-версией.

E-ATX и другие увеличенные форматы встречаются реже, в основном на платах для мощных многоядерных процессоров, где нужно место под кучу слотов памяти и несколько видеокарт сразу.

Сокет: без совпадения с процессором плата не заработает

Сокет — это разъём, в который вставляется процессор. У Intel и AMD сокеты разные и между собой не совместимы, а внутри одного производителя они периодически меняются от поколения к поколению. Купить процессор под один сокет и плату под другой — самая частая ошибка при сборке компьютера с нуля.

Перед покупкой платы всегда сверяйте сокет с процессором, который собираетесь ставить. Название сокета указано в характеристиках и на упаковке, спутать сложно, если сверяться заранее, а не после доставки.

Чипсет: что плата умеет, а что нет

Чипсет — это набор микросхем, который определяет возможности платы: сколько устройств можно подключить, поддерживается ли разгон процессора и памяти, сколько линий для видеокарт и накопителей доступно одновременно. У одного и того же сокета обычно есть несколько чипсетов — от простого бюджетного до топового с расширенными возможностями.

Если разгон вам не нужен и собираетесь ставить обычный процессор для работы и фильмов, переплачивать за топовый чипсет смысла нет. А вот для игровой сборки с прицелом на будущий разгон лучше сразу взять плату среднего или старшего уровня — донастроить чипсет потом не получится, это не программная опция.

Порты и разъёмы на задней панели

Материнская плата в компьютере отвечает и за то, какие устройства можно подключить напрямую — именно она показывает наличие подходящих портов на задней панели системного блока. Здесь встречаются USB разных версий, разъёмы для сети, звука, а также видеовыходы, если в процессоре есть встроенная графика.

Среди видеоразъёмов сейчас чаще всего встречается HDMI — он передаёт изображение и звук одновременно и в хорошем качестве, поэтому остаётся самым распространённым способом подключить монитор или телевизор. Если вы планируете второй монитор, для начала проверьте на задней панели, есть ли свободный видеовыход — на плате их может быть один или два, в зависимости от модели.

После подключения экран не всегда включается сам — иногда нужно зайти в меню параметров экрана (в Windows и в macOS оно называется примерно одинаково) и указать, что делать со вторым дисплеем: продолжить рабочий стол или дублировать картинку.

Слоты памяти и разъёмы для накопителей

Количество слотов под оперативную память напрямую связано с форм-фактором: у Mini-ITX их обычно два, у ATX — четыре. Чем больше слотов, тем проще нарастить память в будущем без замены плат­и целиком.

Разъёмы для накопителей тоже отличаются от платы к плате — где-то один-два быстрых слота, где-то больше. Если планируете ставить сразу несколько SSD, посмотрите на это заранее, а не после покупки платы подешевле.

От чего меняется выбор платы

Выбор конкретной модели зависит от задачи. Для игрового компьютера важны чипсет с поддержкой разгона и достаточное число слотов под память и накопители. Для рабочей станции — набор портов и стабильность питания. Для компактной сборки в тесном корпусе форм-фактор Mini-ITX может быть важнее чипсета.

Ещё один момент — совместимость с корпусом. Крупная плата E-ATX физически не влезет в маленький корпус, а платы microATX и Mini-ITX почти всегда встанут в корпус большего размера, если крепёжные отверстия совпадают со стандартом.

Что учесть перед покупкой

Если собираете компьютер сами, начните не с материнской платы, а с процессора — под него уже подбирается сокет, а дальше форм-фактор корпуса и нужный набор портов. Ошибка большинства новичков — купить плату отдельно от процессора, понравившись цене, а потом узнать про несовпадение сокетов.

Если сборкой занимается сервисный центр или магазин, попросите заранее уточнить совместимость всех компонентов — это быстрее, чем разбираться самому, особенно если раньше платы не выбирали.
